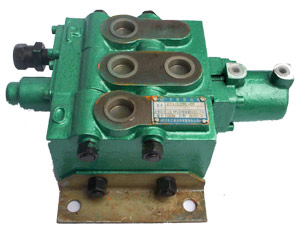

QZS－L15－(20)型氣控換向閥
用途與特征:
QZS―L15(20)型xing氣qi控kong換huan向xiang閥fa是shi我wo公gong司si最zui新xin研yan製zhi的de由you氣qi源yuan控kong製zhi的de換huan向xiang閥fa。通tong過guo氣qi缸gang作zuo先xian導dao控kong製zhi，推tui動dong閥fa芯xin的de開kai閉bi而er轉zhuan換huan工gong作zuo機ji能neng。在zai液ye壓ya係xi統tong中zhong起qi到dao接jie通tong或huo卸xie荷he作zuo用yong，即ji實shi現xian各ge大da型xing自zi卸xie車che執zhi行xing元yuan件jian舉ju升sheng―中停―下降功能。
工作原理:
當氣控口a接通氣源，推動氣控換向閥的閥芯至舉升位置使車廂舉升。
當氣控口b接通氣源，推動氣控抉向閥的閥芯至下降位置使車廂舉升下降，同時泵卸荷。
當氣控口不通氣源，氣控換向閥的閥芯在彈簧力的作用下回到中間位置使車廂舉升位置保持不變，同時泵卸荷。

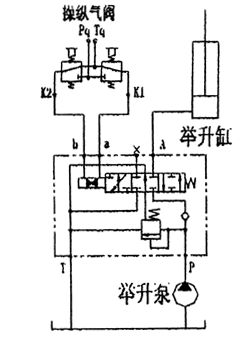

該閥的工作原理示意圖如下
技術參數：
1.工作壓力： 16 MPa ― 20 MPa
2.工作流量： 100 L／min(15通徑)
160 L／min(20通徑)
3.控製氣壓：0.4―0.8 Mpa
4.溫度範圍：-20～+80(C°)
5.粘度範圍：10―400 (mm2/S)
6.過慮精度：≤10 (μm)
注：油液最高汙染等級按GB／T14039之19／16執行。

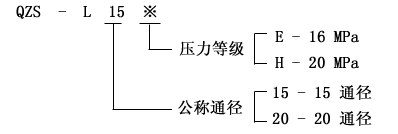

型號說明：

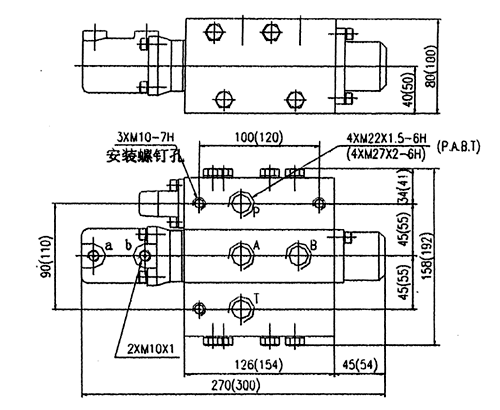

QZS-L15(20)氣控換向閥外形及安裝圖：
|
|
|
QZS-L15(20)氣控換向閥外形及安裝圖（括號內尺寸為20通徑）
|
