QJF－E15(20)L型氣控舉升閥
用途與特征:
QJF―E15(20)L型xing氣qi控kong舉ju升sheng閥fa是shi我wo公gong司si根gen據ju氣qi液ye控kong製zhi係xi統tong而er設she計ji製zhi造zao的de氣qi動dong控kong製zhi換huan向xiang閥fa，適shi用yong於yu重zhong載zai自zi卸xie車che液ye壓ya舉ju升sheng係xi統tong。該gai閥fa先xian導dao控kong製zhi部bu分fen以yi壓ya縮suo空kong氣qi為wei工gong作zuo介jie質zhi，通tong過guo氣qi缸gang動dong作zuo推tui動dong主zhu閥fa芯xin的de開kai或huo閉bi，從cong而er轉zhuan換huan工gong作zuo機ji能neng，在zai液ye壓ya舉ju升sheng係xi統tong中zhong起qi接jie通tong或huo卸xie荷he作zuo用yong，實shi現xian自zi卸xie汽qi車che車che箱xiang的de舉ju升sheng和he下xia降jiang。
工作原理:
OJF―E15(20)L型氣控舉升閥的原始位置P口與T口是連通的(常開式結構)。該閥工作時，利用壓縮空氣通過氣缸推動閥芯封閉，油路由常通位置轉為工作位置，即實現車廂的舉升；切斷氣源P口與T口接通油液流入油箱，係統卸荷車廂下降。該閥的工作原理示意圖如下。
技術參數／工作油液：
1.工作壓力：20MPa
2.工作流量：100 L／min(15通徑)
160 L／min(20通徑)
3.控製氣壓：0.4―0.8 MPa
4.溫度範圍：-20一+80(C°)
5.粘度範圍：10～400 (mm2/s)
6.過慮精度：≤10 (μm)
注：油液最高汙染等級按GB／T14039之1．9／16執行。 |
|

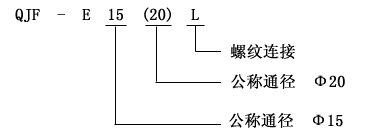

型號說明：
|
|
 |
|

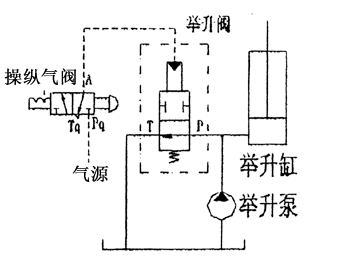

QJF型氣控舉升閥連接示意圖
|
|

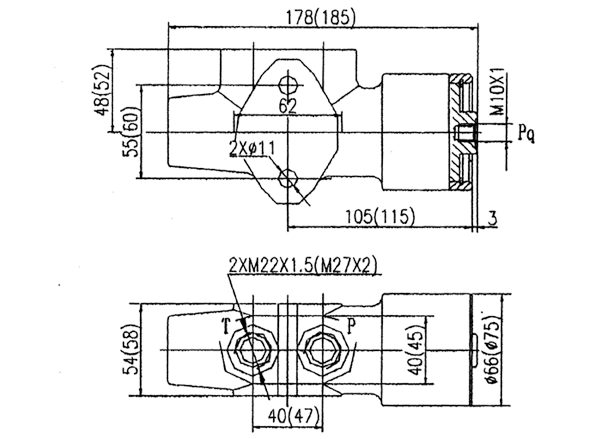

QJF-E15(20)型氣動舉升閥外型及安裝圖：
|
|
|
QJF型氣動舉升閥外型及安裝圖(括號內尺寸為20通徑)
|
