QDF－L20型氣控多路閥

QDF－L20型氣控多路閥

用途與特征:
　　QDF-L20型氣控多路閥是我公司新開發的產品，適用於重載自卸車液壓舉升係統。該閥先導控製部分以壓縮空氣為工作介質，分別由換向閥、分流閥、控(kong)製(zhi)氣(qi)缸(gang)三(san)大(da)結(jie)構(gou)組(zu)成(cheng)。通(tong)過(guo)氣(qi)缸(gang)工(gong)作(zuo)推(tui)動(dong)換(huan)向(xiang)閥(fa)主(zhu)閥(fa)芯(xin)的(de)開(kai)或(huo)閉(bi)而(er)轉(zhuan)換(huan)機(ji)能(neng)，在(zai)液(ye)壓(ya)係(xi)統(tong)中(zhong)起(qi)接(jie)通(tong)或(huo)卸(xie)荷(he)作(zuo)用(yong)，即(ji)實(shi)現(xian)自(zi)卸(xie)車(che)車(che)箱(xiang)的(de)舉(ju)升(sheng)和(he)下(xia)降(jiang)。
工作原理:
　　該閥先導控製部分以壓縮空氣為工作介質，通過氣缸動作推動閥芯開閉而轉換工作機能，即實現車廂的舉升―中停―下降等功能。

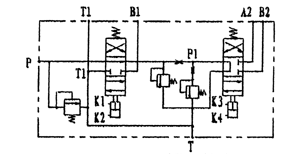

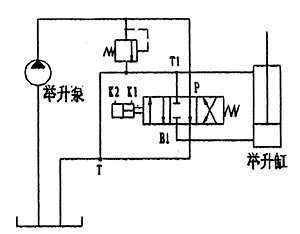

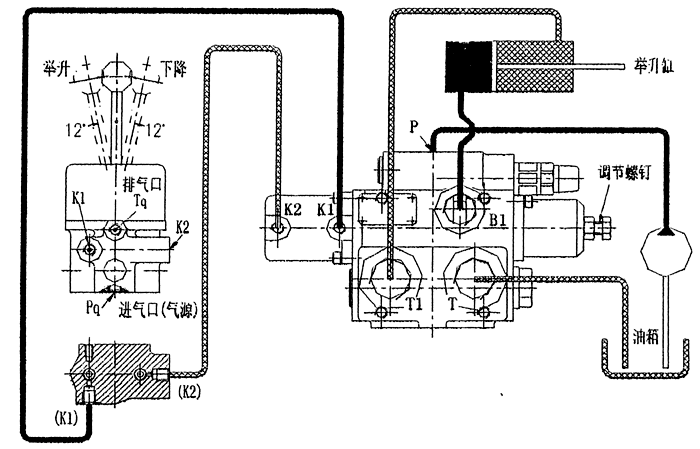

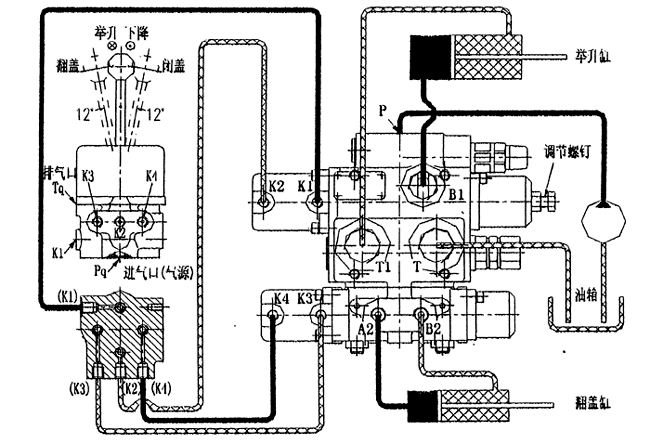

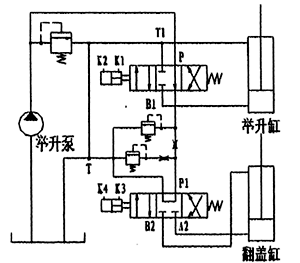

　　當氣控多路閥處於中間位置時，使車廂舉升位置保持不變，同時係統壓力油供另一組帶附加功能(翻蓋功能)的閥片工作即可實現車廂翻蓋的閉合―展開功能。該閥的工作原理示意圖如下
技術參數：
l.工作壓力： 20 MPa
2.工作流量： 160 L／min(P口)
3.控製氣壓： 0.4～0.8 Mpa
4.分流流量： 8―12 L／min(P1口穩定流量)
5.分流壓力： 14 Mpa
6.溫度範圍： -20－+80(C°)
7.粘度範圍： 10～400 (mm2/S)
8.過慮精度： ≤10 (μm)
注：油液最高汙染等級按GB／T14039之19／16執行，

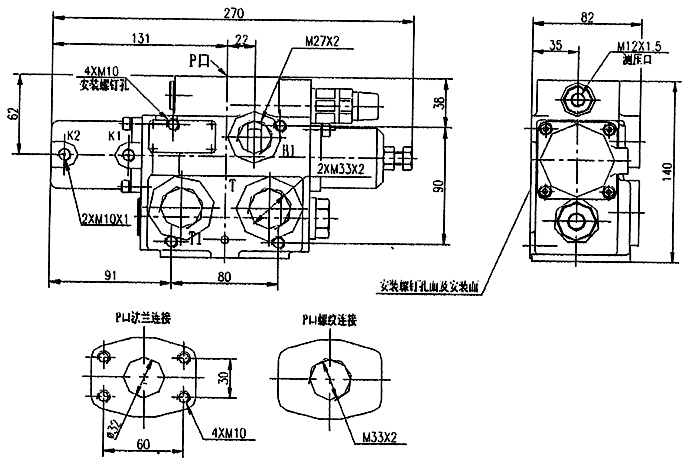

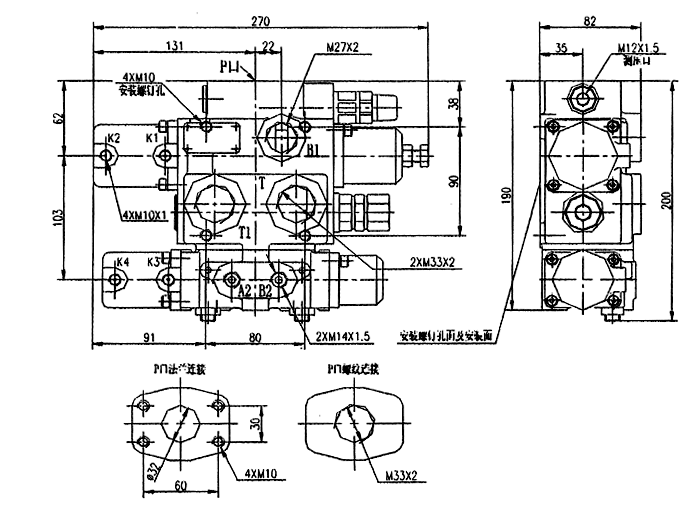

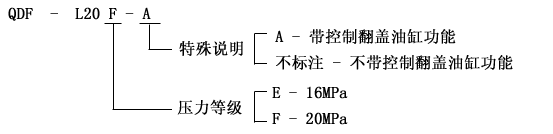

型號說明：
