DC※係列多路換向閥

DC※ 係列多路換向閥

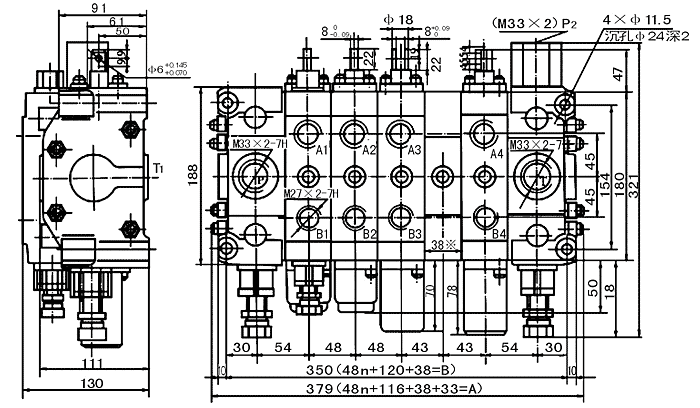

DC20型多路閥的外形及安裝連接尺寸：

※合流塊寬38mm，不需要應減去
注：1.當有過橋閥體時，回油口在T１位置，引出壓力油口在Ｔ口位置。
　　2.液控的先導口在蓋端，油口尺寸M14×1.5－6H，蓋長為56。

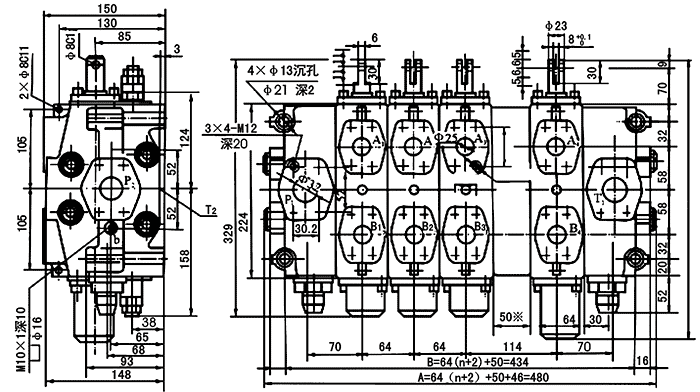

DC25型多路閥的外形及安裝連接尺寸：

※合流塊寬50mm，不需要應減去
當有過橋閥體時，回油50口在T2位置，引出壓力油口在Ｔ1口位置。
