?LCSBF型手動比例流量方向組合閥

　　如果工作油口的負載壓力升高，於是 F A＞P1-P2
，閥芯就被推向下麵，減小節流麵的開度，P1亦隨之升高，直至 F A = P1-P2，閥芯又處於穩定狀態。
　　如果工作油口的負載壓力降低，則 F A＜P1-P2，這時閥芯就被推向上麵，增大節流麵開度，P1隨之下降，直至 F A = P1-P2，則閥芯又處於穩定狀態。
　　因此不管進、出口油壓如何變化，其壓差值P1-P2始shi終zhong保bao持chi不bu變bian，即ji為wei常chang量liang
，這zhe樣yang如ru果guo節jie流liu口kou前qian後hou壓ya差cha保bao持chi一yi定ding
，則ze通tong過guo節jie流liu口kou的de流liu速su也ye是shi常chang量liang，所suo以yi其qi流liu量liang就jiu由you其qi通tong過guo麵mian積ji所suo決jue定ding，而er與yu負fu載zai壓ya力li的de變bian化hua沒mei有you關guan係xi。

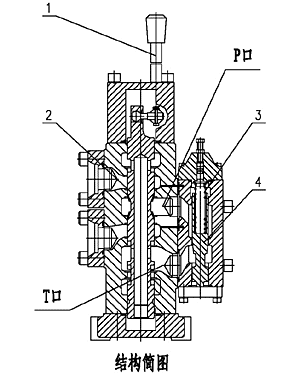

　　2、主閥的方向切換及節流原理，當手柄（序1）處於中間位置時工作油口（A、B口）封閉
，從油泵排出的油液從P口回到T口卸荷，油馬達停止。當手柄處於右側時，主閥芯（序2）向上移動
，從P口流入的油液通過節流口流到A口
，再從A口流出驅使油馬達轉動，經過油馬達後的油液從B口回到T口，這樣靠手柄板動不同的傾斜角度，使主閥芯處於不同的位置來調節節流口的開度大小
，以達到油馬達的轉速調節。
　　反之，當手柄處於左側時，油流從P→B，A→T，其結果完全相似，但油馬達轉向相反。
　　3、溢流原理（安全閥部份）：與一般溢流閥原理一樣，油馬達在運轉中
，當負載壓力較低時，由於錐閥受彈簧力的作用溢流閥處於關閉狀態，油馬達正常運轉。
　　 當負載壓力升高，超過壓在錐閥上的彈簧力，使錐閥打開溢流閥開啟，高壓油從P口流入T口，起保護液壓係統的作用。
結構特點：
　　1、CSBFxingshoudongzuhefashiyizhongneibuzhuangyoudaiyalibuchangdeliuliangtiaozhengheyiliudesanweisitonghuanxiangfadeteshuzuhefa，duiyeyaxitongnengqidaohuanxiangtiaosuheanquanbaohudexingneng，zheyangshizhenggexitongzhuangzhijincou，jianhua
、外形尺寸小、重量輕
、便於操作管理。
　　2
、youyufaneizhuangyouyalibuchangzhuangzhi
，suoyifadeliuliangbushoufuzaiyalidaxiaodeyingxiang，eryushoubingcaozuoqingxiejiaodubutonglaitiaozhengjieliukoudekaidudaxiaoyouguan，yincinengjinxingwujibiansu。

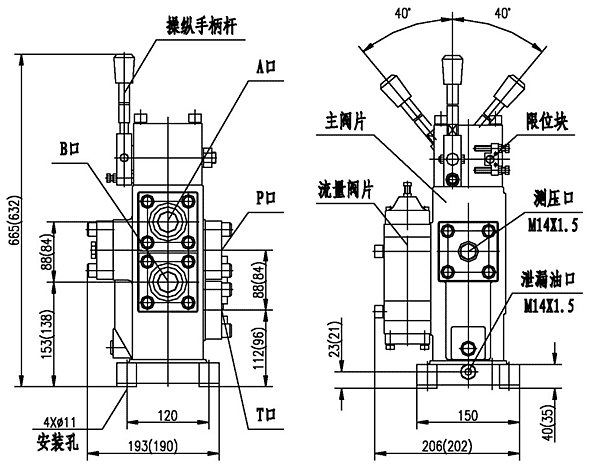

外形及安裝連接尺寸：
(括號內尺寸25通徑
，括號外尺寸32通徑)
