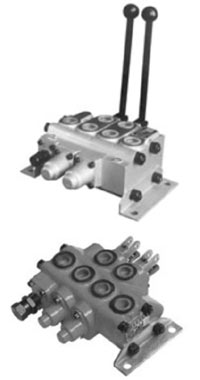

?ZZS1(4)係列多路換向閥

用途與特征:

　　ZS係列多路換向閥是一種以手動換向閥為主體的組合閥。它主要用於工程機械、礦山機械、起重運輸機械和其他機械液壓係統
，用以改變液流方向，實現多個執行機構的集中控製。

　　 ZS1係列多路換向閥帶有先導式安全閥和單向閥
，油路形式為並聯油路。該閥結構簡單
，泄漏量小，安全閥啟閉特性好
，滑閥機能有O

、R、Y、A、B
、N幾種形式。定複位方式有彈簧複位和鋼球定位兩種。

　　 ZS4係列多路換向閥也是在ZS係列基礎上改進設計的。主要是對ZS係列多路閥外形進行了流線設計
，使閥體外形尺寸減小，閥體重量減輕，其安裝連接尺寸、油路形式、滑閥機能、定複位方式均與ZS1係列多路閥相同。

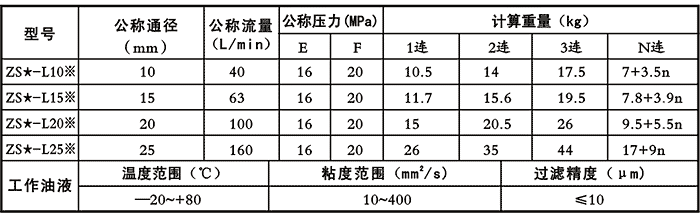

技術參數：

注：油液最高汙染等級：按GB/T14039之19/16。 　　★表示1、4，其中ZS4無20、25通徑，※表示壓力等級。

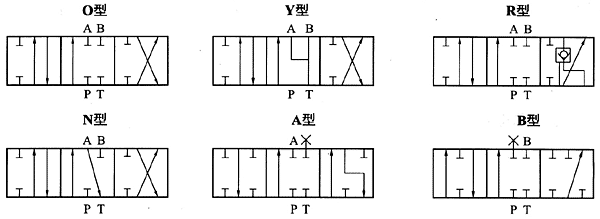

機能符號：
