?LHLQ-L20H型氣動控製閥

用途與特征:
　　HLQ-L20H型氣動控製閥時我公司為重載自卸車液壓舉升係統研製開發的換代產品
，用於液壓舉升係統中控製舉升缸舉升、中停與下降。該閥的操作由壓縮空氣進行控製
，可以實現遠距離（駕駛室）操作。
　　氣動控製閥內安裝有一個單向閥
，防止舉升過程中由於各種因素造成車廂的突然下降；qidongkongzhifaneihaizhuangyouyigeanquanfa，keyishiyeyajushengxitonggongzuoyalixiandingzaiedingyalifanweinei，qianquanbaohuzuoyong。gaifakeyianzhuangzaichejiashang，yekeyizhijieanzhuangzaiyouxiangfazuoshang。

工作原理及圖形符號：
　　操縱氣閥使壓縮空氣進入HLQ-L20H型氣動控製閥氣缸體K1口時，壓縮空氣通過氣缸活塞推動閥芯移動，進油口P與工作油口A接通
，壓力油從P口經過A口進入舉升缸，使車廂開始舉升；操縱氣閥切斷壓縮空氣進入HLQ-L20H型氣動控製閥氣缸體時
，該閥閥芯在彈簧力作用下回到中位，壓力油從P口經過T口回油箱
，停止向舉升缸供油，車廂中停；操縱氣閥使壓縮空氣進入HLQ-L20型氣動控製閥氣缸體K2口時，壓縮空氣通過氣缸活塞拉動閥芯移動，壓力油從P口經過T口回油箱的同時，舉升缸的液壓油也從A口經過T口回油箱，車廂在自重的作用下開始下降。

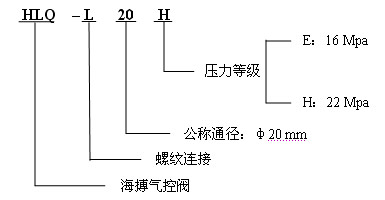

型號說明：

技術參數：
工作壓力：22 Mpa
公稱流量：100 L / min
安全閥調壓範圍：0 ～ 25 Mpa
控製氣壓：0.5 ～ 0.8 Mpa
溫度範圍：-20℃ ～ +80℃
油液粘度範圍：10 ～ 400 mm2 / s
過濾精度：≤10 μm

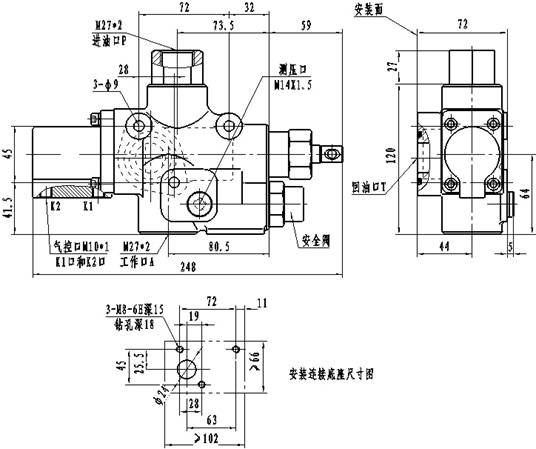

外形安裝聯接尺寸圖：
