?L35SZH型組合閥

用途與特征:
　　35SZH型(xing)組(zu)合(he)閥(fa)是(shi)我(wo)公(gong)司(si)為(wei)重(zhong)慶(qing)北(bei)奔(ben)汽(qi)車(che)有(you)限(xian)公(gong)司(si)重(zhong)載(zai)越(yue)野(ye)車(che)開(kai)發(fa)生(sheng)產(chan)的(de)一(yi)種(zhong)液(ye)壓(ya)閥(fa)，用(yong)於(yu)備(bei)胎(tai)架(jia)的(de)升(sheng)降(jiang)控(kong)製(zhi)。該(gai)閥(fa)是(shi)在(zai)三(san)位(wei)四(si)通(tong)手(shou)動(dong)閥(fa)的(de)基(ji)礎(chu)上(shang)增(zeng)加(jia)了(le)過(guo)載(zai)保(bao)護(hu)和(he)單(dan)向(xiang)節(jie)流(liu)等(deng)功(gong)能(neng)，也(ye)可(ke)應(ying)用(yong)於(yu)手(shou)動(dong)控(kong)製(zhi)的(de)液(ye)壓(ya)係(xi)統(tong)中(zhong)。

工作原理及圖形符號：
　　 35SZH型組合閥用於備胎架液壓係統的升降控製時

，P口與轉向助力泵出油口連接

，P1口與轉向器進油口連接

，A口接備胎架油缸小腔，B口接備胎架油缸大腔，T口接轉向係統油箱。通過操縱該閥手柄杆，控製油缸伸出或退回，實現對備胎架升降的控製。該閥的工作原理示意圖如下：

技術參數：
公稱通徑：Ф 10 mm
工作壓力：16 Mpa
額定流量：30 L / min
安全閥調定壓力：8 ～ 10 Mpa

備胎架組合閥連接示意圖：
　　該閥在中位時，P口到P1口接轉向器供汽車行駛轉向用。這時將換向閥操縱杆加以鎖緊裝置防止滑閥竄動，保證汽車安全行駛。當操作換向閥手柄在位置Ⅰ時P口到B口接油缸大腔
，此時備胎機構下降
，油缸小腔由A口到P1口利用轉向器中位的H型機能排油流回油箱。當操作換向閥在位置Ⅱ時P口到A口接油缸小腔
，此時備胎機構舉升
，油缸大腔由B口到T口排油流回油箱。

備胎下降（位置Ⅰ）	備胎定位（備胎閥中位接轉向器）	備胎舉升（位置Ⅱ）

外形安裝聯接尺寸：

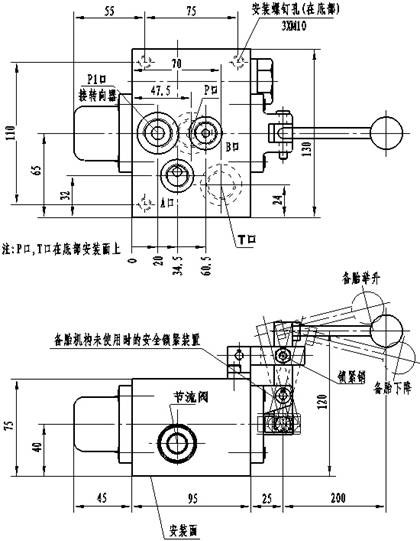

1.A口接油缸小腔 2.B口接油缸大腔 3.換向閥在中位時P口到P1口，此時P1口接轉向器 4.P口、P1口 、T口連接尺寸為M22×1.5 5.A口、B口連接尺寸為M18×1.5
