CBK係列高壓齒輪泵
外形及安裝連接尺寸：

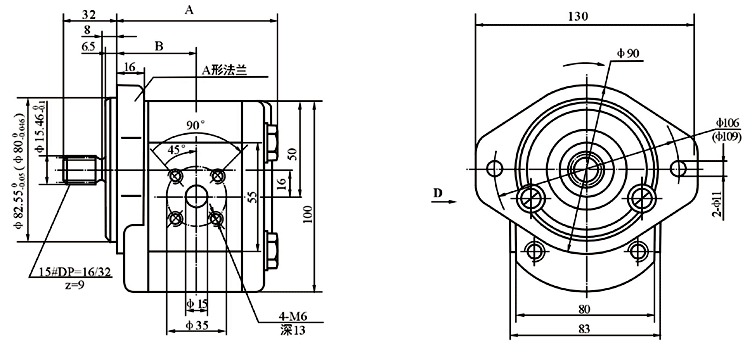

（1）單泵

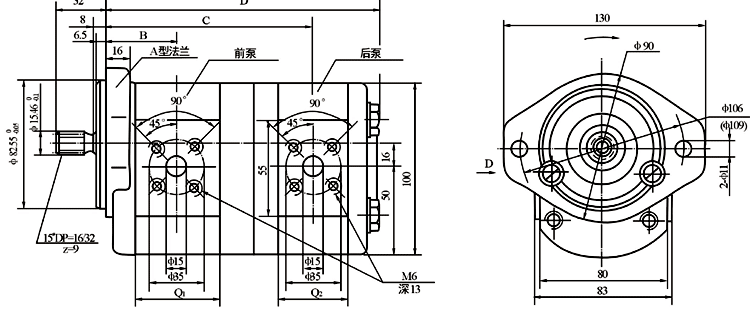

（2）雙聯泵
尺寸\排量
4
6
8
10
12
16
20
25
A
84
87.5
90
93
97
102
108
116
B
39.75
41.5
42.75
44.25
46.65
48.75
51.75
55.75
Q1,Q2
44.5
48
50.5
53.5
58.3
62.5
68.5
76.5

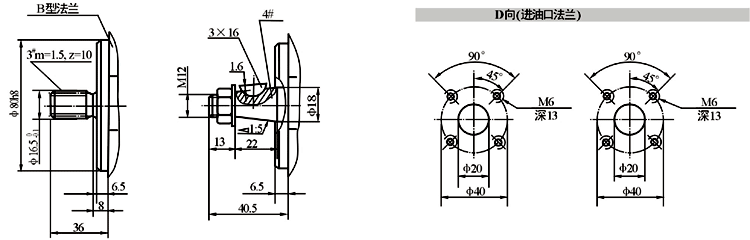

注：括號內尺寸為B型法蘭尺寸（公製），其中：C=54.5+Q1+Q2/2,D=76.5+Q1+Q2
